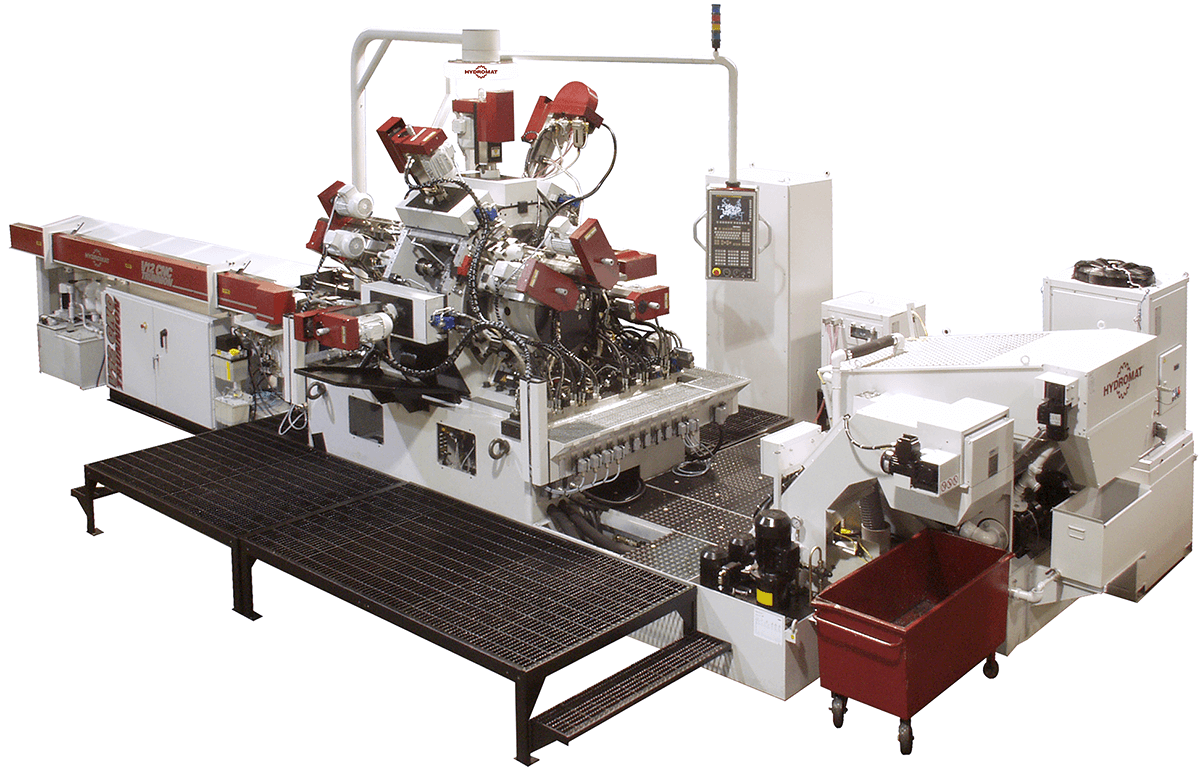

Hydromat Trunnion V8 y V12 Machine image

Las máquinas transfer Hydromat CNC Trunnion se ofrecen en dos modelos; el V8 y el V12. Estos modelos pueden configurarse con un control Fanuc o el control EPIC CNC con unidades de husillo y herramienta 'plug and play', para mayor flexibilidad. Estas máquinas modulares proporcionan una enorme versatilidad y flexibilidad en un sistema de mecanizado 'llave en mano'.

Las máquinas Hydromat Trunnion están bien preparadas para la fabricación de piezas fundidas pequeñas, piezas de material en barras de extrusión irregular y ejes de 1/2" a 12" de longitud.

Un mecanizado consistente, preciso y de alta productividad, combinado con la eliminación de costosas operaciones secundarias, hacen de las máquinas Trunnion una solución sobresaliente para una fabricación económica.

Características

  • Hasta 12 estaciones de mecanizado horizontales y 6 verticales
  • Programación total de Control numérico computarizado (CNC) mediante el Control de movimiento integrado (Embedded Motion Control - EMC)
  • Manejan diámetros de hasta 45 mm en material en barra cuadrado, redondo o hexagonal
  • Se ofrecen varios tamaños de unidad diferentes
  • Enfriador de refrigerante opcional
  • Múltiples opciones de sistemas de carga y de virutas
  • Programación EPIC 'plug and play', que permite realizar cambios sobre la marcha

Ventajas de Hydromat sobre el mecanizado convencional

  • Elimina operaciones secundarias
  • Remanentes extremadamente cortos y corte delgado, para asegurar un importante ahorro de material
  • Reduce las existencias de productos en elaboración
  • Mayor productividad gracias a la capacidad de cambio de barra y de reemplazo rápido
  • El material en barras no gira, por lo que la operación es silenciosa y libre de vibraciones
  • Unidades de husillo y portaherramienta modulares con cabezales preajustables de cambio rápido, para facilitar los reemplazos
  • Adaptación sencilla a los requisitos de mecanizado vertical - Hasta 6 estaciones
  • Controles de operación y ajustes de máquina de fácil acceso
  • Refrigerante y virutas contenidos en el área de herramental, lejos de los motores y controles
  • La repetibilidad y división de mesa de precisión aseguran exactitud con Control estadístico del proceso (SPC) hasta una Capacidad del proceso (CpK) de 2.0
  • La unidad inversora reposiciona la pieza para un mecanizado completo de extremo a extremo

Ventajas de Hydromat sobre el mecanizado convencional

Tamaño máx. del material
Pieza en bruto Redondo Longitud Estaciones horiz. Estaciones vert. Tiempo de división Peso, lb Potencia de la máquina Opciones de tamaño de la unidad
Cúbica, 4" 1 3/4" 8" 12 6 1.2 sec 18,500 53hp (prom) 20/80
26/80
35/60
36/100
45/80
46/120
50/100
